Series XO

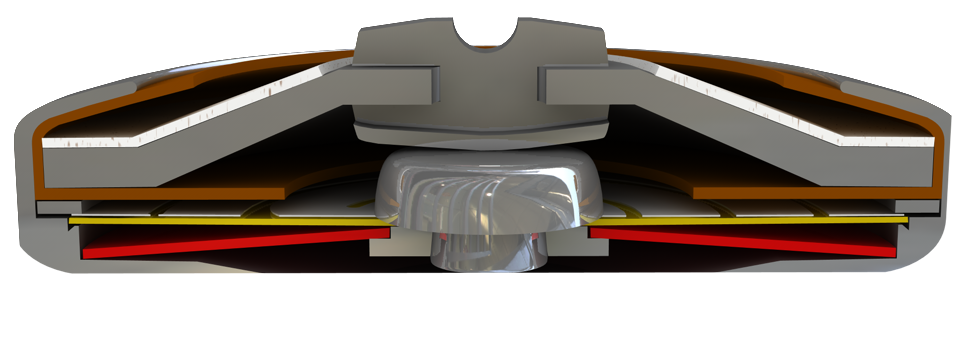

Un mecanismo de conmutación remachado entrelazado de forma imperdible, constituido por un contacto de plata móvil (1), un portador de contacto (2), un disco de acción rápida (3) un disco bimetálico (4) y una lengüeta de contacto (5), está sujetado en unión por forma y autoalineante entre una carcasa (6) conductora de corriente, transmisora de calor y una tapa de contacto aislada de ella de acero (7) con un contracontacto (8) fijo. En este caso el mecanismo de conmutación está soportado por la lengüeta de contacto (5) que actúa como elemento de transmisión de corriente, sujetado entre un talón de apoyo y un anillo envolvente. El mecanismo de conmutación (1) que se encuentra por debajo, asimismo atravesado por el contacto móvil (1) puede trabajar de ese modo de forma continua libremente sin cargas mecánicas o eléctricas, sin que la presión de contacto definida disminuya debido al disco de acción rápida (3). En el momento que el disco bimetálico (4) alcanza su temperatura nominal de conmutación, salta contra la fuerza de conmutación del disco de acción rápida (3) de efecto en su posición inversa. El contacto súbitamente se abre. Cuando ahora desciende la temperatura, el disco bimetálico (4) al descender la temperatura por debajo del punto de rearme este retorna a la posición de partida y el contacto se vuelve a cerrar.
