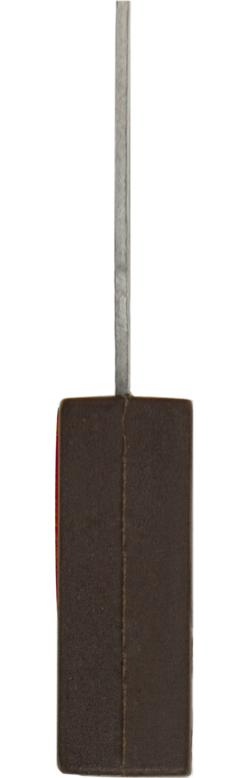

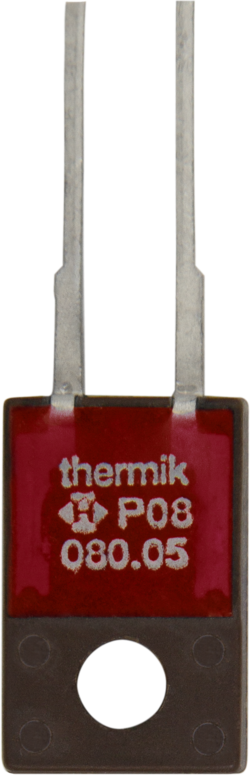

Limitador protector de temperatura P08

Un mecanismo de conmutación remachado entrelazado de forma imperdible, constituido por un puente de contactos envolvente (1) un perno portador de contacto (2), un disco de acción rápida (3) y un disco bimetálico (4) está sujeto en unión continua y autoajustable entre el fondo de una carcasa (5) conductora de corriente y de calor y una tapa aislante de acero (2) con un contracontacto (7) fijo. En este caso el mecanismo de conmutación que está soportado con el puente de contactos (1) que actúa como elemento de transmisión de corriente por el disco de acción rápida (3), sujetado entre un talón de apoyo y un anillo envolvente, de momento se mantiene abierto. El disco bimetálico (4) que se encuentra por debajo, asimismo atravesada por el perno portador contacto (2) puede trabajar de ese modo de forma continua libremente de cargas mecánicas, sin que la presión de contacto definida disminuya debido al disco de acción rápida (3). En el momento que el disco bimetálico (4) alcanza su temperatura nominal de conmutación, salta contra la fuerza de conmutación del disco de acción rápida (3) de efecto en su posición inversa. Los contactos súbitamente se cierran. Cuando ahora desciende la temperatura, el disco bimetálico (4) recién al alcanzar una temperatura de restablecimiento definida acciona de retorno a su posición de partida y los contactos (7) se abren nuevamente de forma súbita. Debido al dimensionamiento el perno portador de contacto (2), se posibilita en cada conmutación un ligero giro envolvente del puede de contactos (1) de forma circular, de manera que tras numerosos ciclos de conmutación las resistencia de transición se mantienen constantemente por debajo de los límites mínimos y la estabilidad a largo plazo también se mantiene aún bajo elevadas exigencias.
