Séries 08

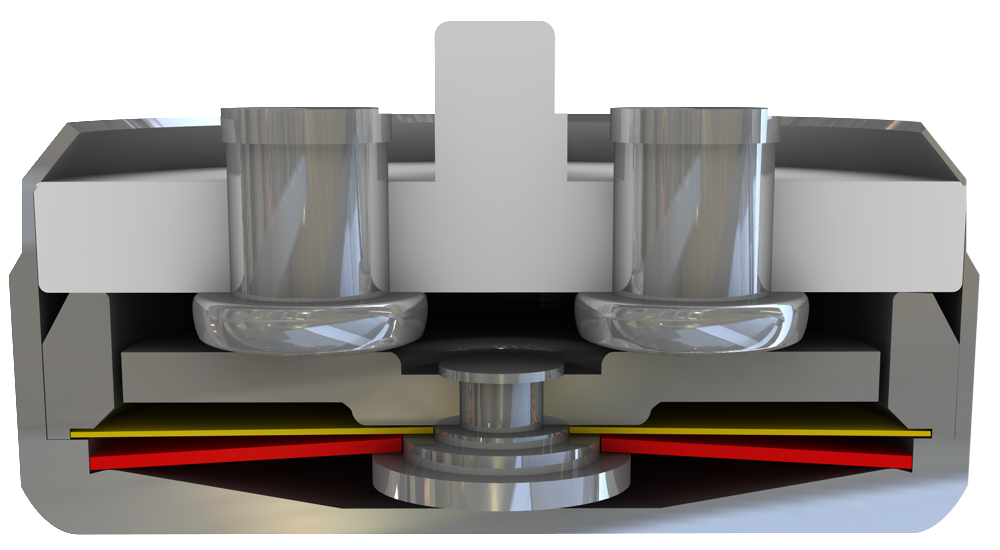

Un mécanisme de commutation riveté d’une façon irréversible, composé d’un pont de contact périphérique, rond et mobile (1), d’un boulon porteur de contact (2), d’un disque ressort (3) et d’un disque bilame (4) est encastré par une forme adaptée et auto-alignement entre un fond de boîtier non conducteur (5) et un support d’isolation en céramique (6) avec deux contacts fixes intégrés (7) comme électrodes. Le mécanisme de commutation avec le pont de contact (1) agissant comme élément de transfert du courant après le processus de commutation est ainsi maintenu ouvert par le disque ressort (3), fixé entre un épaulement d’appui et un anneau circulaire. Le disque bilame (4) également traversé par le boulon porteur de contact (2), se trouvant en dessous de ce dernier, peut ainsi fonctionner en continu, dégagé des contraintes mécaniques sans que la distance entre les surfaces de contact, défini par le disque ressort (3), ne diminue. Dès que le disque bilame (4) atteint sa température de commutation nominale, il se place dans sa position inversée contre la force de réglage du disque ressort (3). Les contacts (7) se ferment brusquement. Si la température chute maintenant, le disque bilame (4) se réenclenche uniquement lorsque la température de réenclenchement définie est atteinte et les contacts (7) s’ouvrent de nouveau brusquement. Grâce au dimensionnement du boulon porteur de contact (2), une rotation circulaire légère du pont de contact circulaire (1) est possible lors de chaque commutation si bien que des résistances de passage restent constamment en dessous de la limite minimale après de nombreux cycles de commutation et que la stabilité de long terme résiste également à une sollicitation élevée.
