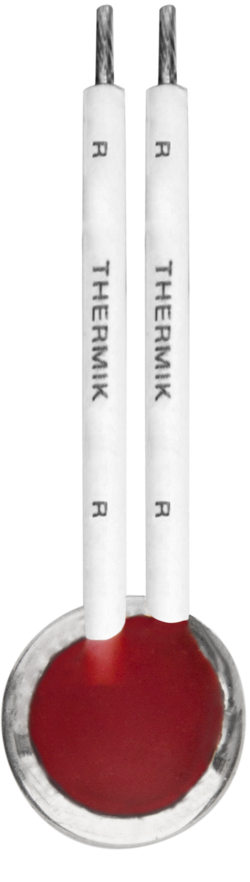

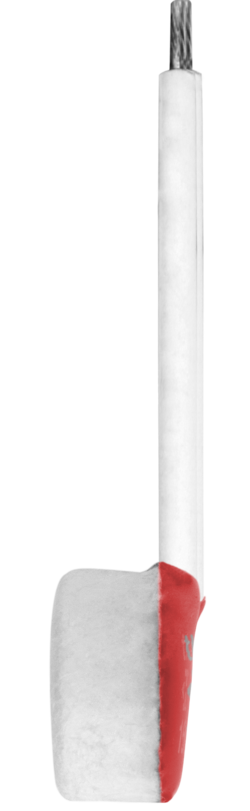

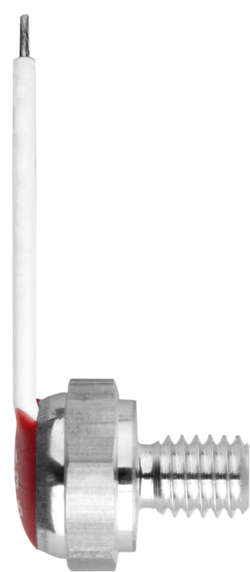

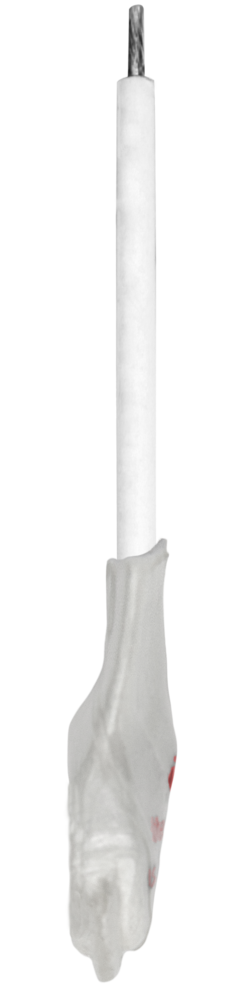

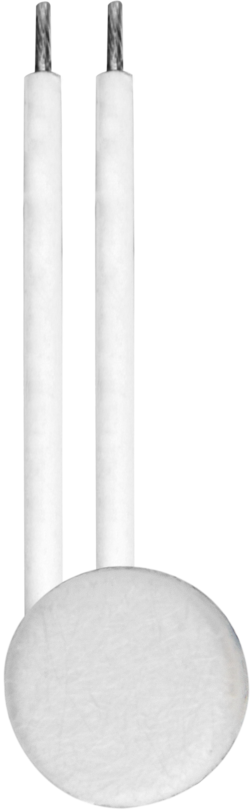

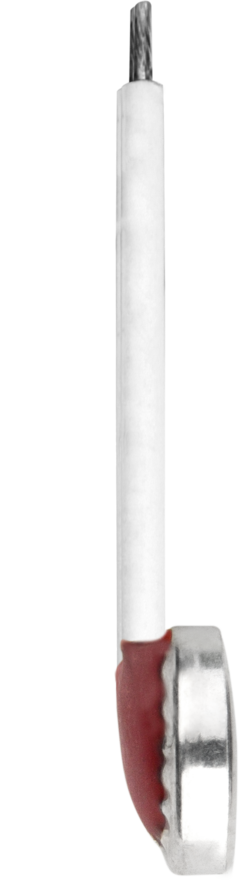

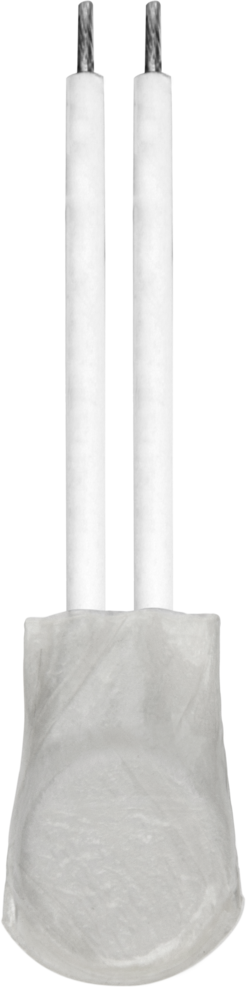

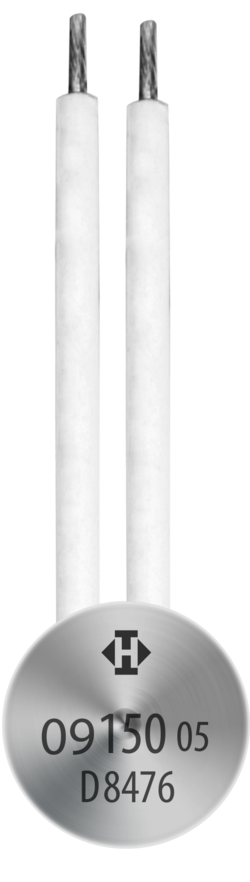

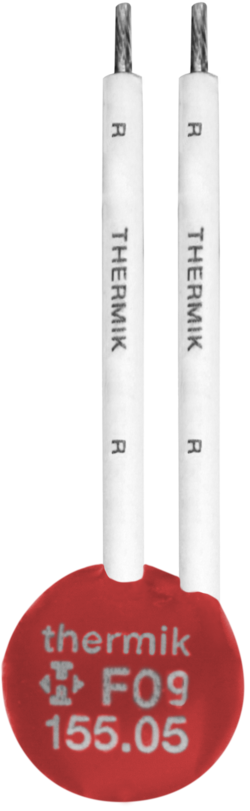

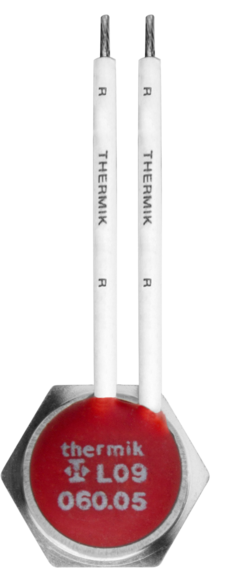

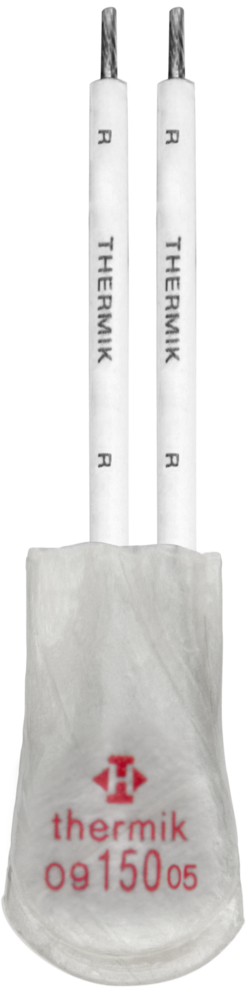

Séries 09

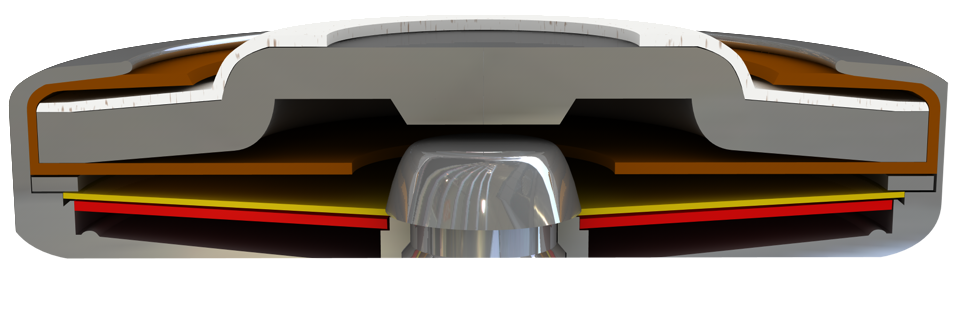

Un mécanisme de commutation riveté de façon irréversible, composé d’un contact argent mobile (1), d’un support de contact (2), d’un disque ressort (3) et d’un disque bilame (4) est encastré par une forme adaptée et auto-alignement entre un boîtier conducteur et transmettant la chaleur (5) et un couvercle de contact isolé en acier (6) avec contre-contact fixe (7). Le mécanisme de commutation est ainsi maintenu ouvert par le disque ressort (3) utilisé comme élément de transfert du courant, maintenu entre un épaulement d’appui et un anneau circulaire. Le disque bilame (4) également traversé par le contact mobile (1), se trouvant en dessous de ce dernier, peut ainsi fonctionner en continu, dégagé des contraintes mécaniques. Dès que le disque bilame (4) atteint sa température de commutation nominale, il se place dans sa position inversée contre la force de réglage du disque ressort (3). Le contact se ferme brusquement. Le disque ressort (3) est maintenant l’élément de transfert du courant et permet ainsi un fonctionnement continu du disque bilame (4). Lorsque la température de réenclenchement est atteinte, le disque bilame (4) se réenclenche dans sa position initiale et le contact est de nouveau ouvert.
