Séries Y6

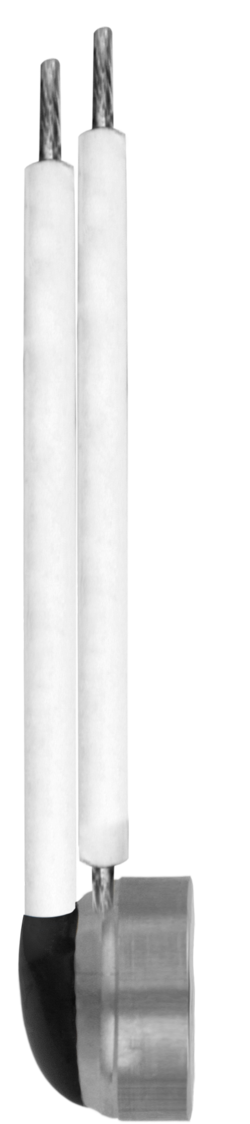

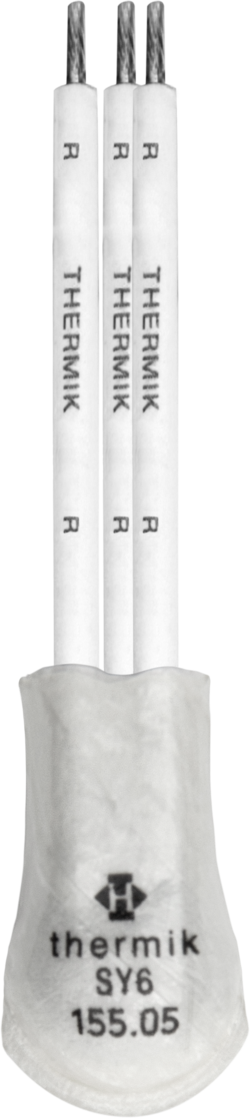

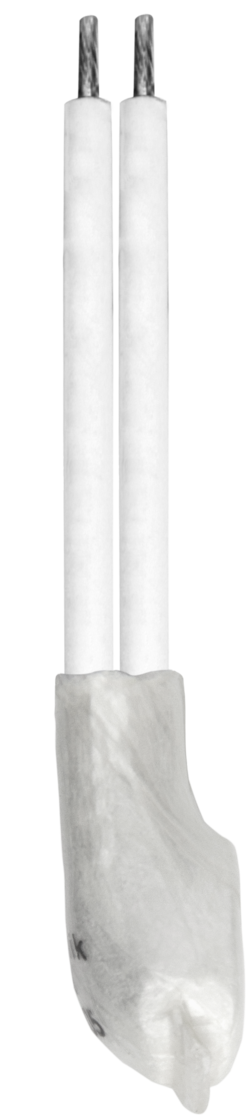

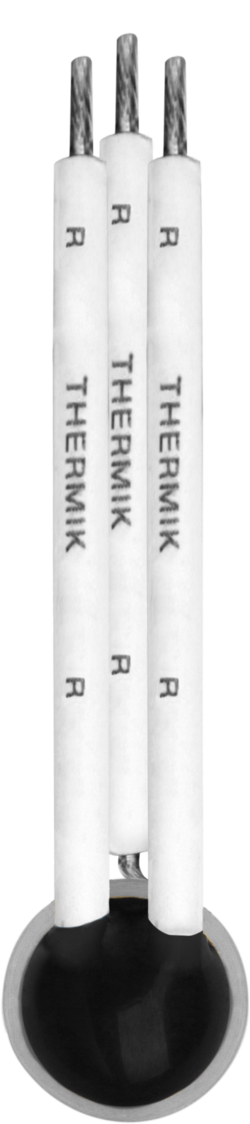

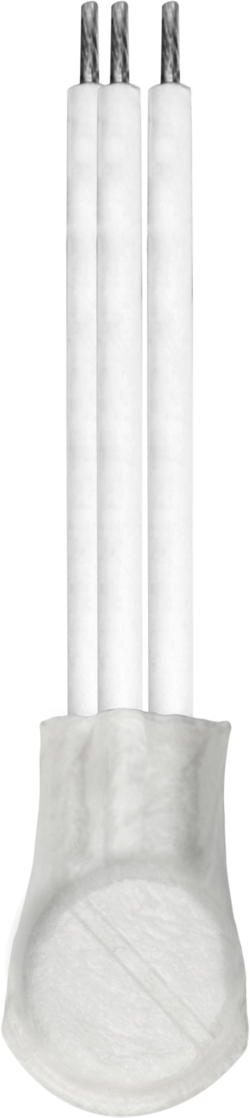

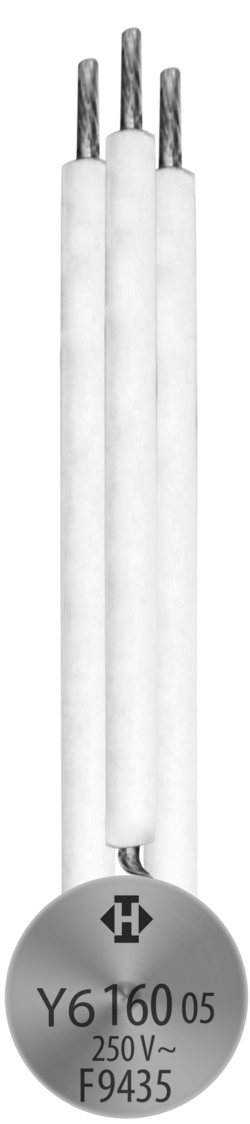

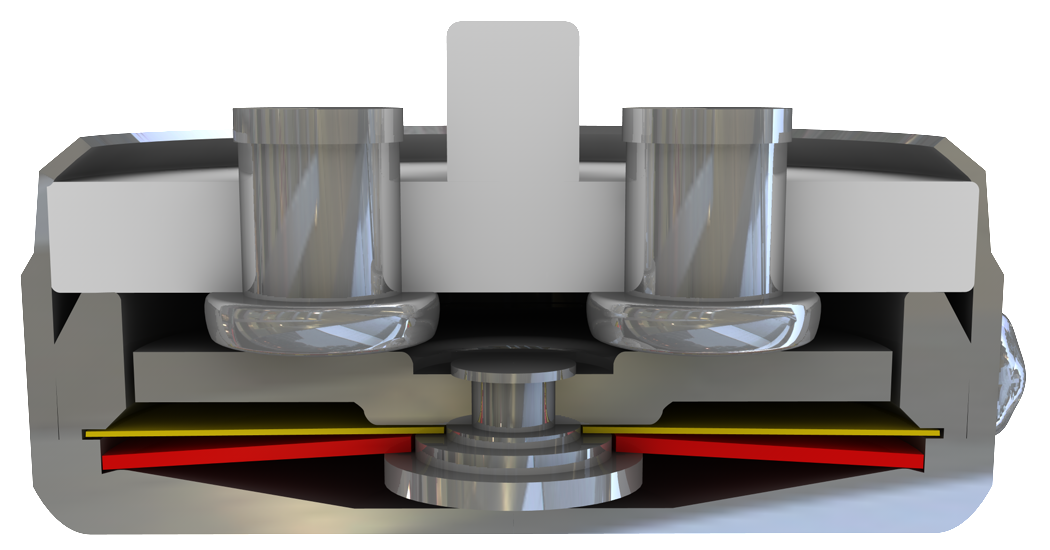

Un mécanisme de commutation riveté d’une façon irréversible, composé d’un pont de contact périphérique et mobile (1), d’un boulon porteur de contact (2), d’un disque ressort (3) et d’un disque bilame (4) est encastré par une forme adaptée et auto-alignement entre le fond d’un boîtier conducteur (5) et un support d’isolation en céramique (6) avec deux contacts fixes intégrés (7) comme électrodes. Le mécanisme de commutation avec le pont de contact (1) agissant comme élément de transfert du courant est ainsi porté par le disque ressort (3), agissant comme élément de transfert du courant, maintenu entre un épaulement d’appui et un anneau circulaire. Le disque bilame (4) également traversé par le boulon porteur de contact (2), se trouvant en dessous de ce dernier, peut ainsi fonctionner en continu, dégagé des contraintes mécaniques sans que la pression de contact définie par le disque ressort (3) ne diminue. Dès que le disque bilame (4) atteint sa température de commutation nominale, il se place dans sa position inversée contre la force de réglage du disque ressort (3). Les contacts s’ouvrent brusquement. Si la température chute maintenant, le disque bilame (4) se réenclenche uniquement lorsque la température de réenclenchement définie est atteinte et les contacts se ferment de nouveau. Parce que le boulon porteur de contact (2) présente des dimensions conséquentes, une rotation circulaire légère du pont de contact circulaire (1) est possible lors de chaque commutation si bien que des résistances de contact restent constamment en dessous de la limite minimale après de nombreux cycles de commutation et que la stabilité de long terme résiste également à une sollicitation élevée. Grâce à un raccordement extérieur supplémentaire avec le boîtier de commutation, le limiteur de température est utilisable en mode triphasé. Dans ce cas le courant est interrompu dans chaque phase.
