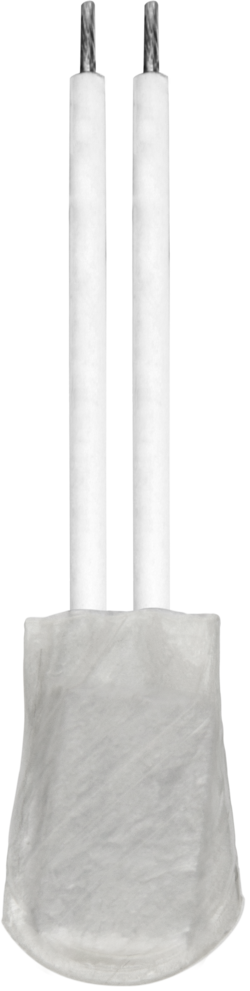

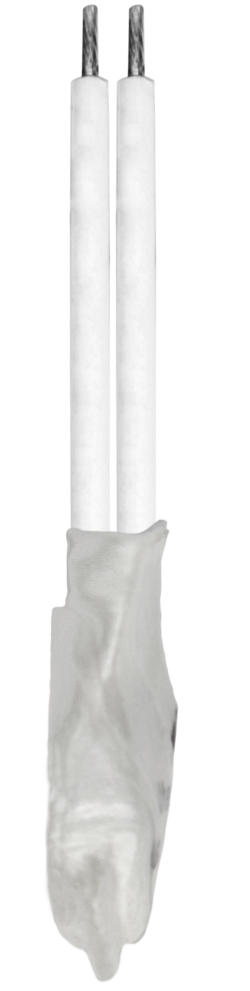

Limiteurs de température de sécurité SZ1

Le mécanisme de commutation de la gamme Z1 est encastré par une forme adaptée et auto-alignement entre le fond d’un boîtier conducteur (1) et un couvercle de contact isolé en acier (2) avec contact argent fixe intégré (6) qui ferme celui-ci en forme de pile ronde. Le disque ressort formant l’élément de transfert du courant (3) porte en même temps le contact mobile (4) et décharge – en exerçant une pression de contact constante et résistante – le disque bilame (5) du passage de courant et de l’échauffement propre. Le disque bilame (5) est maintenu sur l’un de ces contacts mobiles traversants (4) sans devoir être fixé par soudure ou serrage. Il peut ainsi fonctionner librement en continu. Si la température de commutation nominale est atteinte, le disque bilame (5) s’enclenche dans sa position inversée et enfonce le disque ressort (3) vers le bas. Le contact s’ouvre brusquement et l’augmentation de température de l’appareil à protéger est interrompue. Si la température chute maintenant, le disque bilame (5) se réenclenche, lorsque la température de réenclenchement définie est atteinte, dans sa position initiale et le contact se ferme de nouveau. Grâce au semi-conducteur commuté en série, à base d’oxyde d’aluminium (7) avec résistance définie, le mécanisme de commutation est réchauffé depuis l’extérieur en fonction du courant de service et amené à l’ouverture. Grâce à cette construction avec chauffage défini, il n’est plus nécessaire de coupler le limiteur de température à la source de chaleur potentielle de l’appareil à protéger. De tels limiteurs de température sont souvent utilisés de façon effective à d’autres endroits dans l’appareil à protéger.
