Serie F2

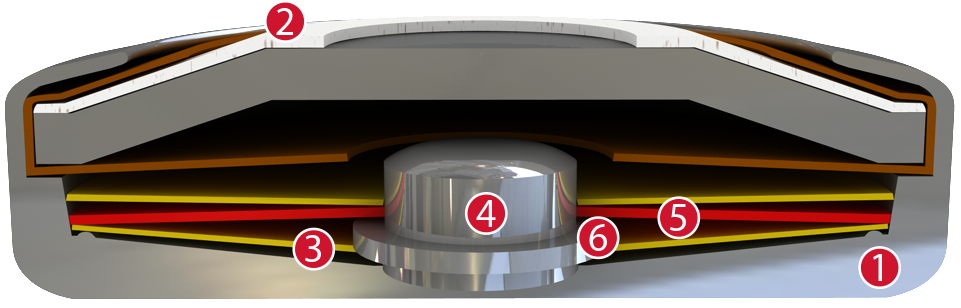

Il commutatore della serie F2, ad accoppiamento geometrico, è bloccato e centrato tra la base di un alloggiamento conduttivo (1) ed un coperchio di contatto in acciaio (2) tra loro isolati, formando una specie di piletta. Un disco bimetallico (5) è attraversato al centro dal contatto mobile (4) e lo spinge contro la sede (6) vincendo la forza della molla (3) che a sua volta è forata al centro ed è attraversata dal contatto. Il contatto resta aperto perché la forza esercitata dal disco bimetallico (5) è maggiore della forza esercitata dalla molla (3). Il disco bimetallico è libero di compiere piccoli movimenti. Quando viene raggiunta la temperatura nominale di commutazione il disco bimetallico (5) scatta nella posizione inversa non contrastando più la forza del disco con scatto a molla (3) e il contatto si chiude istantaneamente. Il disco a molla diventa ora l’elemento per il quale passa la corrente, scaricando il bimetallo (5) da questa funzione così che la corrente non influisce nel suo funzionamento. Quando la temperatura scende e raggiunge il valore di reinserzione il disco bimetallico scatta nella sua posizione di partenza e il contatto si apre.
