Series F1

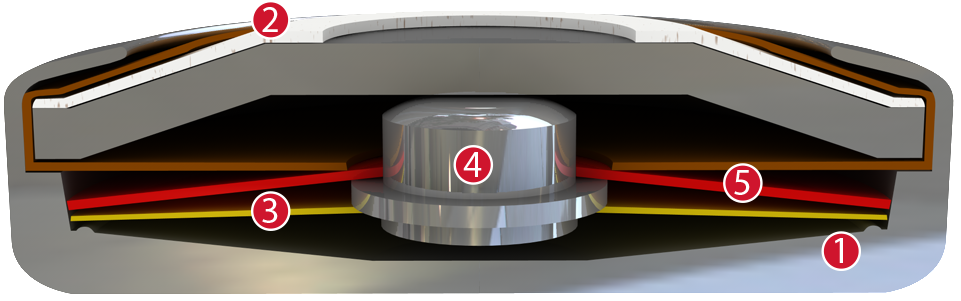

El mecanismo de la serie F1está sujeto en unión continua y autoajustable entre el fondo de una carcasa (1) conductora de corriente y una tapa aislante de acero (2) que la cierra a manera de pila de botón. El disco de acción rápida (3) que forma el elemento de transmisión de corriente contiene a su vez el contacto móvil (4) y descarga, manteniendo la presión de contacto, al disco bimetálico (5) del flujo de corriente y de su calentamiento propio. El disco bimetálico (5) se sujeta con este contacto (4) móvil pasante, sin tener que ser sujetado por soldadura o fijación. Este puede de ese modo trabajar de forma continua y reacciona solo a la temperatura del entorno en el aparato a ser protegido. Al alcanzar la temperatura de conmutación nominal el disco bimetálico (5) se acciona a la posición inversa y presiona el disco de acción rápida (3) hacia abajo. El contacto se abre instantáneamente y el incremento de temperatura del aparato a ser protegido se interrumpe. Cuando ahora desciende la temperatura del entorno, acciona el disco bimetálico (5), al alcanzar la temperatura de restablecimiento definida, de retorno a su posición de partida y el contacto está nuevamente cerrado.
