Baureihe P1

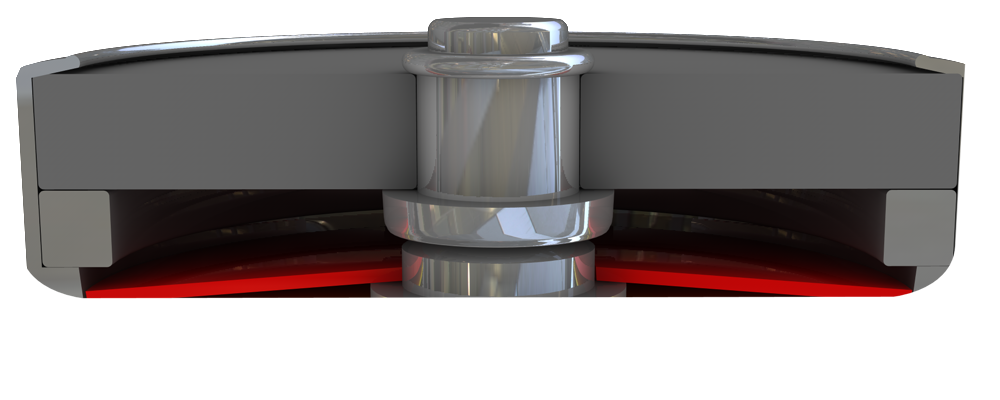

Das Schaltwerk der Baureihe P1 ist formschlüssig und selbstausrichtend zwischen dem Boden eines stromleitenden Gehäuses (1) und einem PTC-Deckel aus Barium-Titanat (2), der von einem stationären Silberkontakt (6) durchragt wird, eingespannt. Die das Stromübertragungsglied bildende Federschnappscheibe (3) trägt zugleich den beweglichen Kontakt (4) und entlastet die Bimetallscheibe (5) von Stromdurchfluss und Eigenerwärmung. Die Bimetallscheibe (5) wird an dem durchragenden beweglichen Kontakt (4) gehalten, ohne verschweißt oder eingespannt befestigt werden zu müssen. Sie kann somit freiliegend kontinuierlich arbeiten. Bei Erreichen der Nennschalttemperatur schnappt die Bimetallscheibe (5) in ihre umgekehrte Lage und drückt die Federschnappscheibe (3) nach unten. Der Kontakt wird schlagartig geöffnet und der Temperaturanstieg des zu schützenden Gerätes unterbrochen. Der parallel geschaltete PTC-Widerstand (2) hält nun die Betriebsspannung und entfaltet unabhängig von der Umgebungstemperatur eine definierte elektrische Heizleistung auf die Bimetallscheibe (5) und hält sie dauerhaft oberhalb ihrer Rücksprungtemperatur, so dass das Schaltwerk nicht zurückschalten kann. Der Kontakt bleibt geöffnet. Erst nach Wegfall der externen Betriebsspannung bzw. Netztrennung kann der Temperaturbegrenzer wieder abkühlen und in den ursprünglichen Schließzustand schalten.
